Woodpecker LED C (Оригінал) — Бездротова світлодіодна фотополімерна лампа

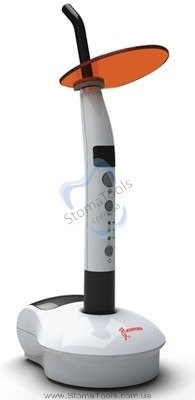

Фотополімерна лампа Woodpecker LED C

Лампи LED-технологій (LED-Light Emitting Diodes) зараз вважаються найбільш перспективним напрямком вдосконалення приладів для фотополімеризації та забезпечують усе, що очікується від цієї нової технології, і новітнє розроблення в собі потужність, ефективність і швидкість: Для затвердіння композитний матеріал використовується активна енергія світлового променя лампи, що проходить крізь нього, в імпульсному режимі.

Інтенсивність світлового потоку (1000 мВт/см) набагато перевершує потужність більшості галогенних ламп, водночас він майже такий само ефективний як плазмові лампи, але не виділяє тепло. LED-C WOODPECKER може бути використана для реставрації та вибілювання зубів.

Ця модель є однією з найкомпактніших фотополімеризаційних ламп. Але попри скромні габарити, цей пристрій не поступається більшим моделям за функціональністю й ергономічністю. Woodpecker LED C має чотири режими полімеризації: 5, 10, 15, 20 секунд.

Цифровий дисплей допомагає контролювати процес полімеризації. А режим поступового збільшення потужності (Soft Start) робить роботу ще комфортнішою. Ємності вбудованого акумулятора вистачає на 430 циклів полімеризації в десятисекундному режимі.

Технічні специфікації.

• Бездротова.
• 4 режими тривалості полімеризації: 5, 10, 15, 20 сек.,
• 3 режими роботи: постійний, нарослий, імпульсний
• потужність світлового потоку 850 — 1000 мВт/см2
• Джерело електроживлення: літієва батарея
•             Модель батареї: ICR18490
•             Напруга та ємність батареї: 3.7В/1400 мА·год
•             Підведена потужність адаптера: від 100 В до 240 В~   50Гц/60Гц
•             Вбудований запобіжник адаптера: 1А/25
•  Джерело світла:
•             А. синє світло
•             В. довжина хвилі: 420 нм-4800нм
• Робочі умови:
•             А. температура довкілля: від 5 °C до 40 °C
•             В. Відносна вологість: £80%
• Габарити: Ø23' 263 мм
•  Вага нетто: 124г
• Споживана потужність: £8Вт
• Тип захисту від ураження електричним струмом: клас I
• Захист від ураження електричним струмом: тип В
•  Захист від небезпечного потрапляння води або подібних рідин: звичайне обладнання (IPX0)
• Безпека за наявності вогненебезпечних анорізувальних сумішей із повітрям, киснем або закискою азоту: не придатний для використання в таких умовах.

 04. Експлуатація.

04.01.   Помістіть катод батареї лицьовою стороною вниз у відсіку для батареї, і прикріпіть його до основного пристрою.

04.02.   Зніміть червоний ковпачок з оптичного волокна, потім вставте металеву частину в передній край приладу LED.C, переконайтеся, що світловід вкручений до кінця.

04.03.   Встановіть ковпачок.мал.1.

04.04.   Натисніть кнопку TIME, щоб вибрати час затвердіння. Доступно 4 робочі

тимчасових режимів: 5, 10, 15, 20 секунд.

04.05.   Злегка натисніть кнопку MODE (режим). Доступні три такі режими:

     А.   Режим повної потужності (Full): синє світло випромінюється на повній потужності.

     В.   Режим зростання (Ramping): потужність синього світла наростає від слабкої до сильнішої, досягає найвищої потужності за 5 секунд.

     С.   Імпульсний режим (Pulse): синє світло випромінюється в режимі імпульсу.

04.06.   У процесі роботи прицілюйте синє світло на те місце, яке потрібне

вивернути. Натисніть перемикач ON/OFF (Вмик/вимк), прилад почне працювати в обраному режимі. Потім почнеться зворотний відлік до «0» секунд до закінчення затвердіння.

04.07.   Після застосування, будь ласка, очистьте світловод за допомогою бавовняної тканини, щоб нічого не перешкоджало інтенсивності світла.04.08.   Глибина затвердіння композитного матеріалу становить не менш ніж 4 мм за 10 секунд.

04.09.   Оптичне волокно може відкручуватися (ввертатися) на 360°, його можна стерилізувати в автоклаві за температури до 135 °C і тиску на 0.22 МПа.

04.10.   Якщо під час роботи починає блимати світловий індикатор режиму, це означає, що рівень заряду низький, негайно зарядіть батарею.

04.11.   Будь ласка, вийміть батарею, якщо прилад не використовується впродовж тривалого часу, і зберігайте його належним чином.

05. Інструкція щодо перезаряджання батареї.

05.01.   Помістіть батарею у відсік підставки зарядного пристрою. Переконайтеся, що полярність не переплутана.

05.02.   Під'єднайте зарядний пристрій до розетки. Засвітиться індикатор, йде зарядка. Коли індикатор згасне, заряджання закінчено.

05.03.   У батареї немає пам'яті, її можна заряджати будь-коли.

05.04.   Основний пристрій має бути повністю заряджений під час першого застосування, зазвичай час заряджання до повного заряду становить від 4 до 6 годин.

05.05.   Після завершення заряджання, вимкніть пристрій від розетки, і вийміть батарею з відсіку.

06. Заходи безпеки.

06.01.   Після закінчення заряджання вимкніть пристрій від розетки, і вийміть батарею з відсіку.

06.02.   Забороняється використовувати прилад на пацієнтах із біологічними реакціями.

06.03.   Уникайте прямого прицілювання променя в очі.

06.04.   Рекомендується використовувати оригінальний зарядний пристрій із підставкою, адаптер і літієву батарею, оскільки зарядні пристрої, адаптери та літієві батареї інших виробників можуть пошкодити внутрішні схеми приладу.

06.05.   Будь ласка, перезаряджайте батарею в прохолодному вентильованому приміщенні.

06.06.   Забороняється самостійно розбирати батарею, щоб уникнути ураження електричним струмом або виникнення витікань.

06.07.   Забороняється тиснути, трясти або бити батарею. Забороняється піддавати літієвій батареї короткому замиканню, і забороняється тримати батарею поруч із металом та іншими провідниками.

07. Технічне обслуговування.

07.01.   Тільки оптичне волокно (світловід) можна стерилізувати в автоклаві за високої температури та тиску.

07.02.   Щоразу після застосування, будь ласка, вимикайте джерело живлення й очищайте оптичне волокно.

08. Комплект постачання.

Складники частини пристрою перераховані в списку постачання.

09. Післяпродажне обслуговування.

09.01.   Компанія надає річну гарантію на якість, яка починається з дати продажу.

09.02.   Компанія не несе відповідальності за будь-які ушкодження, спричинені використанням пристрою не професійними особами.

10. Зберігання та транспортування.

10.01.   З цим обладнанням треба поводитися обережно, уникати струшувань, треба встановлювати або зберігати в затіненому, сухому, прохолодному та вентильованому місці.

10.02.   Не зберігати з виробами, які є горючими, отруйними, едкими та вибухонебезпечними.

10.03.   Це обладнання має зберігатися в середовищі, де відносна вологість становить ÷80%, атмосферний тиск — від 75 кПа до 106 кПА, а температура — від -10 °C до +55 °C.

10.04.   Під час транспортування треба уникати небажаних впливів або струшувань.

10.05.   Не поміщати поруч із небезпечними виробами або речовинами під час транспортування.

10.06.   Під час транспортування тримати якнайдалі від сонця, снігу або дощу.

 11. Захист довкілля.

 Це обладнання не містить небезпечних елементів. Його можна утилізувати відповідно до місцевих законодавств.
